Contus
CONTUS Sistema a canale
- Apparecchio LED a fila continua ad alta efficienza energetica con efficienza luminosa fino a 163 lm/W
- Fornisce un illuminamento lineare ottimale per diverse aree applicative, come vendita al dettaglio, logistica e industria, con 4 aperture fascio: fascio largo, fascio molto largo, fascio stretto e ottica per scaffali.
- Selezione delle fasi per circuiti a 3 fasi e 2 circuiti per l'illuminazione di emergenza
- Flessibile al 100%, installazione meccanica ed elettrica senza utensili grazie alle due leve rotanti montate lateralmente

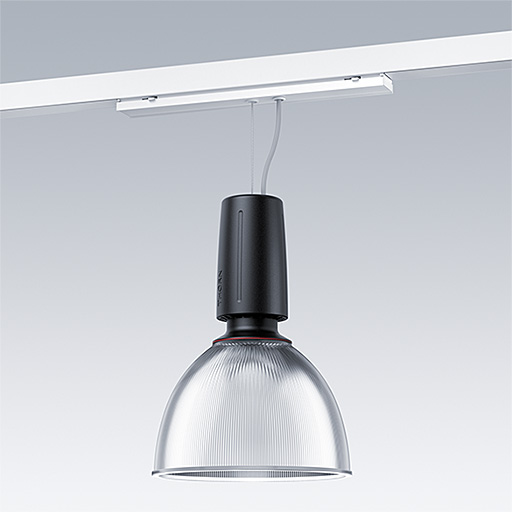

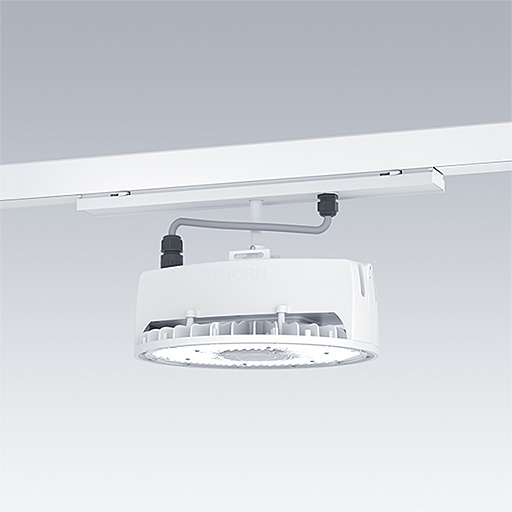

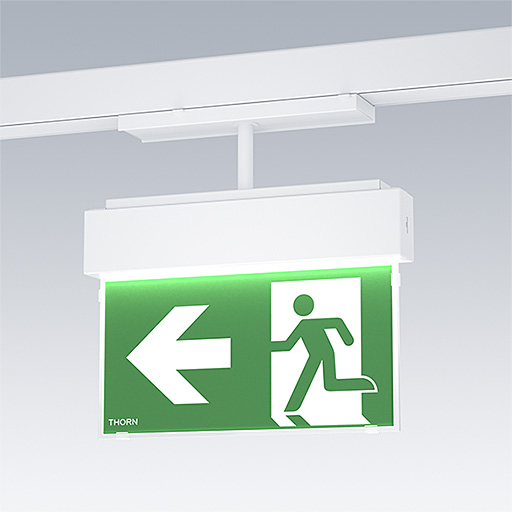

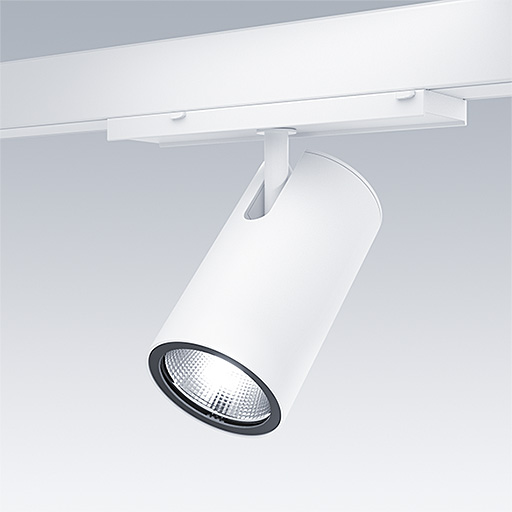

- Il sistema Contus è compatibile con molti apparecchi Thorn fra cui HiPak, PopPack, Aquaforce Pro, Glacier 2, Graffiti, IQ Wave SP e Voyager Style/Blade 2/One
Materiali
Canale: acciaio preverniciato in rotoli, bianco (simile al RAL9016)
Condotte elettriche: acciaio preverniciato in rotoli, bianco (simile al RAL9016), abbinato a un connettore meccanico in acciaio zincato.
Reglette: acciaio preverniciato in rotoli, bianco (simile a RAL9016)
Testate di chiusura: Policarbonato per i canali, acrilonitrile stirene acrilato per le reglette.
Accessori di montaggio: componenti per il montaggio a parete/soffitto in acciaio inox
Diffusore/lente: plastica PMMA stampata a iniezione
Installazione e Montaggio
Il sistema a file continue CONTUS può essere installato senza utensili. Grazie a un connettore unico, montato in fabbrica, le canaline possono essere collegate meccanicamente ed elettricamente allo stesso tempo. Gli apparecchi si bloccano semplicemente in posizione e possono essere riposizionati facilmente in qualsiasi momento.
Una staffa di montaggio facile da usare assicura il collegamento tra la parete o il soffitto e la canalina. Una sospensione a cavo può essere fissata alla canalina senza l'ausilio di alcuno strumento, esercitando una leggera pressione, e può anche essere spostata a seconda delle necessità. Anche la regolazione dell'altezza della sospensione è completamente priva di utensili. La distanza tra i punti di sospensione può raggiungere i 3 metri. Il sistema può essere installato in un ambiente con temperature ambiente da -10°C a +35°C per gli apparecchi HE e da -10°C a +30°C per gli apparecchi HO.
Specifiche
To specify state:
An extremely diverse and highly efficient continuous-row lighting system designed to fulfil a wide range of lighting scenarios from simple light lines in a storage environment, to more involved retail applications including emergency lighting. The 11-pole trunking offers a versatile solution for all of today's or tomorrow's demands: power supply, light control and emergency light are the basic framework for high flexibility. If building designs are changed then the lighting system can be expanded, repositioned or reprogrammed at all times and without tools. With the various lens systems, different light distribution characteristics can be utilised based on the specific visual tasks.
As Thorn Contus

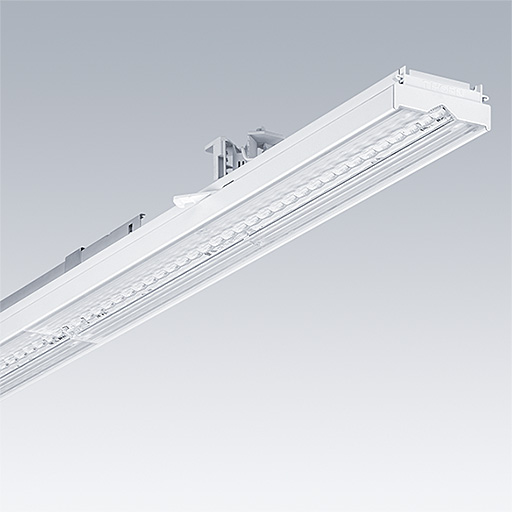

▼ Contus, reglette, lunghezza 1000mm
Descrizione | Type | Attacco | Peso (kg) | SAP Code | |||||
---|---|---|---|---|---|---|---|---|---|
CONTUS 3700-840 L1000 WB HF WH | LED | LED | 1.43 | 96635806 | |||||
CONTUS 3700-840 L1000 WB HFIX WH | LED | LED | 1.50 | 96635812 | |||||
CONTUS 5200-830 L1000 WB HF WH | LED | LED | 1.43 | 96636073 | |||||
CONTUS 5200-840 L1000 NB HF WH | LED | LED | 1.43 | 96635818 | |||||
CONTUS 5200-840 L1000 SB HF WH | LED | LED | 1.43 | 96635819 | |||||
CONTUS 5200-840 L1000 VWB HF WH | LED | LED | 1.44 | 96635820 | |||||
CONTUS 5200-840 L1000 WB HF WH | LED | LED | 1.43 | 96635807 | |||||
CONTUS 5200-840 L1000 WB HFIX WH | LED | LED | 1.50 | 96635813 |
▼ Contus, reglette, lunghezza 1500mm
Descrizione | Type | Attacco | Peso (kg) | SAP Code | |||||
---|---|---|---|---|---|---|---|---|---|
CONTUS 5500-840 L1500 WB HF WH | LED | LED | 2.13 | 96635808 | |||||
CONTUS 5500-840 L1500 WB HFIX WH | LED | LED | 2.20 | 96635814 | |||||
CONTUS 8000-830 L1500 WB HF WH | LED | LED | 2.13 | 96636074 | |||||
CONTUS 8000-840 L1500 NB HF WH | LED | LED | 2.12 | 96635821 | |||||
CONTUS 8000-840 L1500 SB HF WH | LED | LED | 2.12 | 96635822 | |||||
CONTUS 8000-840 L1500 VWB HF WH | LED | LED | 2.14 | 96635823 | |||||
CONTUS 8000-840 L1500 WB HF WH | LED | LED | 2.13 | 96635809 | |||||
CONTUS 8000-840 L1500 WB HFIX WH | LED | LED | 2.20 | 96635815 |
▼ Contus, reglette, lunghezza 2000mm
Descrizione | Type | Attacco | Peso (kg) | SAP Code | |||||
---|---|---|---|---|---|---|---|---|---|
CONTUS 10000-830 L2000 WB HF WH | LED | LED | 2.75 | 96636075 | |||||
CONTUS 10000-840 L2000 NB HF WH | LED | LED | 2.74 | 96635824 | |||||
CONTUS 10000-840 L2000 SB HF WH | LED | LED | 2.74 | 96635825 | |||||
CONTUS 10000-840 L2000 VWB HF WH | LED | LED | 2.77 | 96635826 | |||||
CONTUS 10000-840 L2000 WB HF WH | LED | LED | 2.75 | 96635811 | |||||
CONTUS 10000-840 L2000 WB HFIX WH | LED | LED | 2.83 | 96635817 | |||||
CONTUS 7400-830 L2000 WB HF WH | LED | LED | 2.75 | 92983231 | |||||
CONTUS 7400-840 L2000 WB HF WH | LED | LED | 2.75 | 96635810 | |||||
CONTUS 7400-840 L2000 WB HFIX WH | LED | LED | 2.83 | 96635816 |
▼ Contus, canali
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CONTUS T L1500 BK | 2.90 | 96637203 | |||||||
CONTUS T L1500 WH | 2.90 | 96635827 | |||||||
CONTUS T L2000 BK | 3.70 | 96637204 | |||||||
CONTUS T L2000 WH | 3.70 | 96635828 | |||||||
CONTUS T L2500 BK | 4.49 | 96637205 | |||||||
CONTUS T L2500 WH | 4.49 | 96635829 | |||||||
CONTUS T L3000 BK | 5.15 | 96637206 | |||||||
CONTUS T L3000 WH | 5.15 | 96637207 | |||||||
CONTUS T L4000 BK | 6.60 | 96637208 | |||||||
CONTUS T L4000 WH | 6.60 | 96635830 |
▼ Contus, alimentazione elettrica
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CONTUS TA BK | 0.56 | 96637209 | |||||||
CONTUS TA WH | 0.56 | 96635831 | |||||||
CONTUS TA-F BK | 2.04 | 96637210 | |||||||
CONTUS TA-F WH | 2.04 | 96635832 | |||||||
CONTUS TE BK | 0.70 | 96637214 | |||||||
CONTUS TE L500 BK | 1.40 | 96637211 | |||||||
CONTUS TE L500 WH | 1.40 | 96635833 | |||||||
CONTUS TE WH | 0.70 | 96636186 | |||||||
CONTUS TM L750 BK | 1.45 | 96637213 | |||||||
CONTUS TM L750 WH | 1.45 | 96635835 | |||||||
CONTUS TM TA/TE L500 BK | 1.30 | 96637212 | |||||||
CONTUS TM TA/TE L500 WH | 1.30 | 96635834 |
▼ Contus, nodo connettore
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CONTUS T-VL1 BK | 1.35 | 96637215 | |||||||
CONTUS T-VL1 WH | 1.35 | 96635838 | |||||||
CONTUS T-VL2 BK | 1.84 | 96637216 | |||||||
CONTUS T-VL2 WH | 1.84 | 96635839 | |||||||
CONTUS T-VL3 BK | 1.70 | 96637217 | |||||||
CONTUS T-VL3 WH | 1.70 | 96635840 | |||||||
CONTUS T-VL4 BK | 1.70 | 96637218 | |||||||
CONTUS T-VL4 WH | 1.88 | 96635841 | |||||||
CONTUS T-VT1 BK | 2.10 | 96637219 | |||||||
CONTUS T-VT1 WH | 2.10 | 96635842 | |||||||
CONTUS T-VT2 BK | 2.42 | 96637220 | |||||||
CONTUS T-VT2 WH | 2.42 | 96635843 | |||||||
CONTUS T-VT3 BK | 2.90 | 96637221 | |||||||
CONTUS T-VT3 WH | 2.90 | 96635844 | |||||||
CONTUS T-VT4 BK | 2.42 | 96637222 | |||||||
CONTUS T-VT4 WH | 2.42 | 96635845 |
▼ Contus, componenti di montaggio
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
SWI 2.5 1000 CHAIN ST/ZN #K27 KNOTTED | 0.13 | 20042906 | |||||||
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI1 O-L | 0.07 | 22169178 | |||||||
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI2 O-L | 0.80 | 22169179 | |||||||
TECTON/CONTUS AC (Caddy Clip) | 0.03 | 22169176 | |||||||
TECTON/CONTUS AK | 0.05 | 22169177 | |||||||
TECTON/CONTUS ASI1 O-L + Caddy-Clip | 0.07 | 22169181 | |||||||
TECTON/CONTUS ASI1 O-L LOOP | 0.08 | 22170952 | |||||||
TECTON/CONTUS ASI2 O-L + Caddy-Clip | 0.10 | 22169182 | |||||||
TECTON/CONTUS ASI2 O-L LOOP | 0.09 | 22170954 | |||||||
TECTON/CONTUS ASI5 O-L | 0.08 | 22169180 | |||||||
TECTON/CONTUS ASI5 O-L LOOP | 0.13 | 22170956 | |||||||
TECTON/CONTUS/SLN2/SLOIN/SLOT2/EQL AD | 0.20 | 22169175 | |||||||
ZAKK NIRO (K27 KNOTENKETTE 1.43) | 0.16 | 20969682 |
▼ Contus, copertura canale
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
TECTON/CONTUS T/KK AK 1498 PP BK | 0.10 | 22170793 | |||||||
TECTON/CONTUS T/KK AK 1498 PP WH | 0.10 | 22170178 | |||||||
TECTON/CONTUS T/KK AK 1997 PP BK | 0.14 | 22170794 | |||||||
TECTON/CONTUS T/KK AK 1997 PP WH | 0.14 | 22170180 |
▼ Contus, accessori
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
TECTON/CONTUS ABLH | 0.68 | 22064924 | |||||||
TECTON/CONTUS T-EF WH | 0.10 | 22065758 | |||||||
TECTON/CONTUS TZ | 0.07 | 22161459 |
